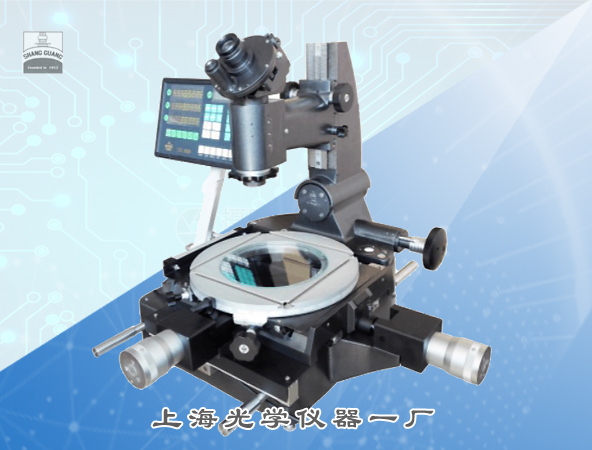

JGX-6數顯大型工具顯微鏡
一. 產品簡介
JGX-6型大型工具顯微鏡是一種以影像法作為量測基礎的精密光學測量儀器，儀器備有多種附件，從而使測量項目有所增加。并配備不同的放大倍率物鏡，以便對微小工件也能作精確的測定。儀器的使用范圍較廣，主要為：
1. 測定長度：直徑、內孔、錐孔、孔距及槽距。
2. 測定角度：各種刀具的輪廓角及各種形狀的樣板、定形樣板的角度。
3. 測定螺紋：螺紋的中徑、外徑、內徑、螺距、牙形角及螺紋牙形等幾何要素的測定。
4. 形狀檢定：按照直角坐標或極座標對樣板、樣板刀、樣板銑刀、沖模、凸輪等進行外形檢定。
5. 表面光潔度檢定及輪廓比較測定等工作。
本儀器是工具制造廠產品檢定的基本工具，也適用于其它精密機械制造廠、科學研究單位及學校等，供生產或科學研究之用。
二． 技術規格
1．量測范圍：
縱向移動 | 應用測微螺桿：0-25mm |
應用測微螺桿及量塊：0-150mm | |
橫向移動 | 應用測微螺桿：0-25mm |
應用測微螺桿及量塊：0-50mm | |
圓工作臺直徑 | 280mm |
圓工作臺旋轉角度范圍 | 0-360° |
顯微鏡立桿側向傾斜角度范圍 | ±12° |
測角目鏡分度范圍 | 0-360° |
輪廓目鏡分度范圍 | ±7° |
物鏡至工作臺間較大的間距 | ≈200mm |
光軸中心至立柱間較大間距 | ≈166mm |
頂針架裝夾工件的較大長度 | 直徑≤ф39mm的工件：315mm |
直徑≤ф85mm的工件：235mm | |
V型支架裝夾工件的較大直徑 | 130mm |
2. 測量分度值：
測角目鏡 | 1′ |
輪廓目鏡 | 10′ |
圓工作臺 | 3′ |
立柱傾斜示數器 | 30′ |
3. 工作距離與視場直徑
物鏡放大率 | 總放大倍數 | 工作距離 | 視場直徑 |
1X | 10X | ≈78毫米 | ≈21毫米 |
3X | 30X | ≈69毫米 | ≈7毫米 |
5X | 50X | ≈49毫米 | ≈4.2毫米 |
4．外形尺寸：
長 ： ≈900毫米
寬 ：≈600毫米
高 ：≈550毫米
5．重量：
儀器重量：≈90公斤
連安裝箱重量：≈150公斤
