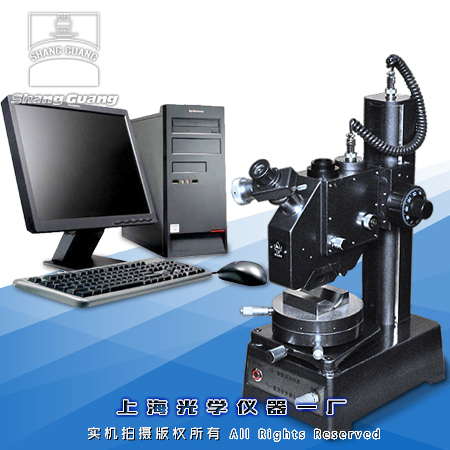

一. 產品簡介
9J-PC光切法測量軟件是我廠我廠新開發的高性價比，具有高分辨率、高精度、高清晰度等特點的一款專門用于光切法顯微鏡9J上面的軟件。軟件采用USB2.0標準接口和傳統的采集卡對圖像進行采集。它具有先進的電腦測量系統，界面簡潔，操作方便，通過點擊鼠標可自動換算出相對應的Ra、Rz、Ry、值，測量方便，減少了人為誤差，大大提高了測量精度
二. 產品特點
1. 本儀器在原有的基礎上進行了光學系統升級，明場成像更清晰，避免看不清測量讀數刻線。
2. 配備粗微動同軸調焦系統，粗動松緊可調，微動格值:2μm，使之更加準確的找到成像面。
3. 一體化結構機身，無需另配變壓電源，操作簡潔、方便。
4. 非接觸式測量，不會破壞樣品表面層，經過計算后確定紋痕的不平度。
三. 軟件特點及功能
1. 軟件符合JJG77-2006中華人民共和國國家計量技術規范標準。
2. 軟件享有獨家版權資格，已在國家版權局登記注冊。登記號：2013SR157921
3. 軟件具有國家級計量證書，保證測量系統的精確度和有效度。
4. 軟件配備高清低噪度數字相機,可實現數字型號和模擬型號自由切換，能拍攝高質量圖片。滿足不同用戶的需求。
5. 本軟件有圖片縮、放功能，可以更準確找到清晰的圖像邊緣，易操作。大大減少人為測量誤差。更準確的得出檢測的數據。
6. Ra、Rz、Ry、s值測量重復性≤1%
7. 可以測量出樣品的個體參數，并自動生成曲線圖。
8. 軟件有強大的數據處理功能，通過個體參數可以自動換算出Ra、Rz、Ry、s值。免除用戶復雜的計算步驟，簡便、快捷、準確的得出結果。
9. 軟件自動生成測試報告，并可以word文檔保存以便以后調用。個體參數也可以以word文檔和Excel文檔保存。
四. 技術規格
1. 測量范圍不平度平均高度值(微米):>0.8-1.6、>1.6-6.3、>6.3-20、>20-80
2. 表面光潔度(級別):9、8-7、6-5、4-3
3. 所需物鏡：60X/N.A.0.55、30X/0.40、14 X/0.20、7X/0.12
4. 總放大倍數：510X、260X、120X、60X
5. 物鏡組件工作距離:0.04、0.2、2.5、9.5
6. 視場(mm):0.3、0.6、1.3、2.5
7. 攝影裝置放大倍數： 約6倍
8. 測量不平度范圍：(0.8-80)微米
9. 不平寬度：用測微目鏡：0.7微米-2.5毫米
用座標工作臺：(0.01-13)毫米
10. 儀器重量約：23公斤
11. 外形尺寸: 約180×290×470
五. 配置清單
1. 光切法顯微鏡   一臺
2. 測微目鏡   一只
3. 坐標工作臺  一只（在主機上）
4. V型塊       一只
5. 7X、14X、30X、60X物鏡  各一只
6. 顯微鏡工業相機    一只
7. 光切法測量系統     一套
8. 測微尺             一片
9. 可調變壓器220/4～6/5VA     一只
10. 2.1瓦6伏燈泡 (備用件)     二只
11. 保修卡、合格證及產品說明書  一份
