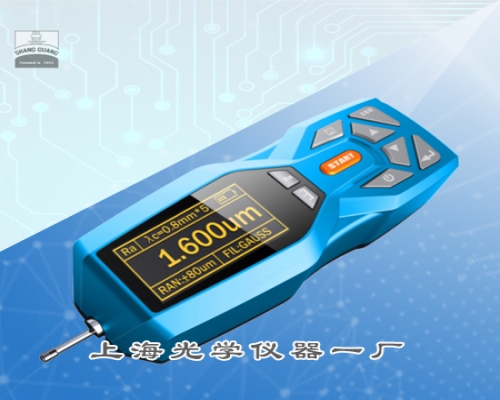

CX-150手持式表面粗糙度儀
一．產品簡介
高精度表面粗糙度儀CX-150能測量較新國際標準的主要參數，嚴格執行了國際標準，測量參數符合國際標準并兼容美國、德國、日本、英國等國家的標準。可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
二．產品特點
1. 操作簡便，功能全面，測量快捷，精度穩定，攜帶方便，不受南方環境溫濕度影響。
2. 機電一體化設計，體積小，重量輕，使用方便；
3. 采用DSP芯片進行控制和數據處理，速度快，功耗低；具有校準功能，操作簡單；
4. 兼容ISO、DIN、ANSI、JIS多個國家標準；
5. 連續工作時間大于20小時，具有自動休眠、自動關機等節電功能；
6. 超大容量數據存儲，可存儲100組原始數據及波形；
7. 實時時鐘設置及顯示，方便數據記錄及存儲；
8. 可靠防電機走死電路及軟件設計；
9. 顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；
10. 中/英文語言選擇；
11. 可連接電腦和打印機，可選配藍牙功能；
12. 打印全部參數或打印用戶設定的任意參數；
13. 可選配曲面?zhèn)鞲衅鳌⑿】讉鞲衅?、測量平臺、傳感器護套、接長桿等附件。
三．技術規格
測量參數 | Ra,Rz=Ry(JIS),Rq,Rt=Rmax,Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rku,Rsm,Rmr |
測量范圍 | Ra： 0.005 um -16.00 um |
顯示范圍 | Ra,Rq： 0.005 um-16 um ； Rz, Rv ,R3z,Rt,Rp,R3z,： 0.02 um-160 um Rsm, Rs：1mm；Rmr：0~100%；Rsk：0-100% |
示值精度 | 0.001um |
垂直Z軸量程范圍（分辨率） | 0.002/±20um，0.004/±40um，0.008/±80um |
取樣長度L | 0.25 ， 0.80 ， 2.50，自動 |
評定長度 | 1L-5L（可選，L為取樣長度） |
測量行程長度 | 3L-7L（可選，L為取樣長度） |
較大驅動行程長度 | 17.5mm / 0.71 inch |
較小驅動行程長度 | 1.3mm / 0.052 inch |
示值變動性 | ＜6% |
示值誤差 | ≤±7% |
針尖角度 | 90° |
測量輪廓 | 粗糙度，波紋度，原始輪廓 |
濾波器 | RC, PC-RC, Gauss, D-P |
內部存儲能力 | 100組數據 |
數據接口 | USB |
電池 | 內置鋰離子充電電池 |
外形尺寸 | 158 mm×63.5 mm×46mm |
產品重量 | 400g |
工作環境條件 | 溫 度： -20℃～60℃ 相對濕度：< 90% 周圍無振動、無腐蝕性介質 |
四．配置清單
1 | CX-150粗糙度儀主機 | 1臺 | |
2 | 多刻線校準樣塊 | 1塊 | |
3 | 支架 | 1個 | |
4 | 充電器 | 1個 | |
5 | 數據線 | 1根 | |
6 | 說明書 | 1本 | |
7 | 合格證 | 1張 | |
8 | 保修卡 | 1張 | |
9 | ABS儀器專用箱 | 1個 |
