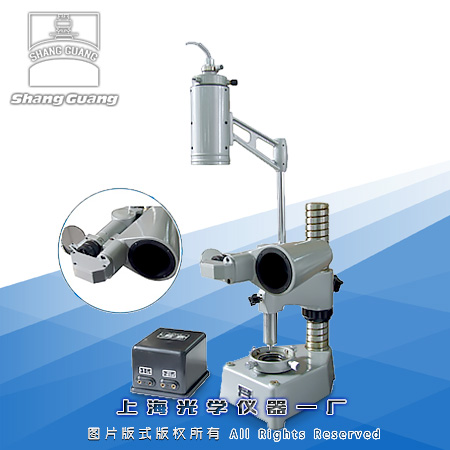

LG-1立式光學計

一、產品簡介

LG-1立式光學計器是一種采用量塊或標準零件與試件相比較的方式測量物體外形尺寸的儀器。主要用于五等精度量塊，一級精度柱型規及各種圓柱形，球形，線形等物體的直徑或板形物體的厚度的精密測量，對被測件作微小位移測量。亦可用來控制精密零件的加工。

二、技術規格

1. 被測件較大長度：180mm

2. 直接測量范圍：±0.1mm

3. 分劃板分度值：1um

4. 總放大倍數：1000X

5. 測量壓力：(2±0.2)N

6. 示值變動性：0.1 μm

7. 較大不準確度：±0.25 μm

8. 讀數方式：分劃板讀數

9. 較大測量誤差：±(0.5+L/100) μm L是被測長度,以mm計

10. 儀器體積：340*160*410mm

11. 儀器重量：30kg
