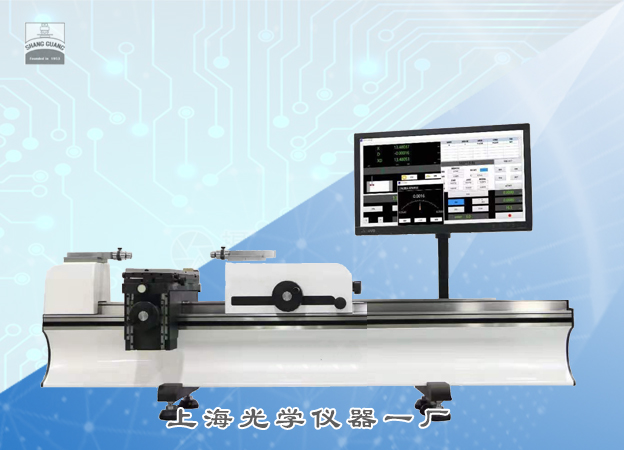

SG-BU550I高精度光柵測長儀

一. 產品用途

SG-BU550I測長儀采用進口高精度光柵測量系統、精密研磨導軌、高精度溫度補償系統、電子測力系統、高性能計算機控制系統技術，實現各種長度參數的高精度測量。通過高精密研磨導軌保證測量行走的高穩定性及直線度，采用進口高精度光柵測量系統記錄接觸測量中長度方向坐標，由處理器將反饋數據進行合成，按被測件參數的相關定義及公式進行分析，計算獲得相關長度參數。主要用于檢定和校準各種尺寸精密量具、精密量規以及校準桿等如：塊規、環規、塞規、卡規、螺紋規、花鍵規、表類、尺類及各種校準桿等。還可以檢測各種精密內外尺寸如：齒輪、花鍵、校對棒、非標量規等，通用性強。超高精度光柵尺可保證全程絕對測量，有效消除了傳遞誤差，適用于計量室。

二. 產品特點

1.  SG-BU550I型萬能測長機采用光柵測量系統，光柵尺長550mm，全程絕對量，避免應用量塊比對測量時將量塊誤差帶入測量結果并且提高檢測效率；

2. 所有的金屬測頭都由硬質合金制造，所有接觸表面都被打磨到較大限度的平滑和垂直;

3. 選配溫度補償系統，可以擴展儀器的使用溫度范圍；

4. 測力0-12N，連續可調，保證每一次接觸測力恒定；

5.  SG-BU550I測長機為手動測量，操作簡單快捷，與所謂“自動”測量方式相比較測量用時少，效率高，易維護；

6.  SG-BU550I測長機由于全程絕對測量，不用量塊比對（所以無須配置高等級量塊），樣本的標稱精度即為測長機的綜合精度（避免了用量塊對零而帶來的量塊誤差和操作誤差），同時省卻裝夾量塊時間和必需配置高精度量塊而產生的費用以及維護檢定量塊額外工作；

7. 測量頭座移動速度300mm/s，可提高檢測效率。

8. 采用鑄鐵底座結構，結構更加穩定且美觀.

三. 技術規格

1. 測量范圍

①　外尺寸測量范圍：0-500 mm

②　內尺寸測量范圍：1-450 mm（選擇不同的附件，可實現）

2. 測量系統

①　光柵尺長度：550 mm

②　分辨率：0.1 μm

③　外尺寸允許誤差：0.25＋L/1000 μm（L單位為mm)

                         內尺寸允許誤差：0.5+L/500 μm（L單位為mm)

④　外尺寸測量重復性：0.2 μm

                內尺寸測量重復性：0.3μm

3. 測力系統： 測力按預選測力設定

①　測力： 0-12 N（連續可調）

②　測力分辨率：0.1 N

4. 頭座移動速度及方式：300mm/s，手動

5. 環境要求：

①　溫度范圍：20±1℃

②　溫度梯度:0.5℃/h

③　濕度范圍:20～80％

6. 電源：220V/50Hz
