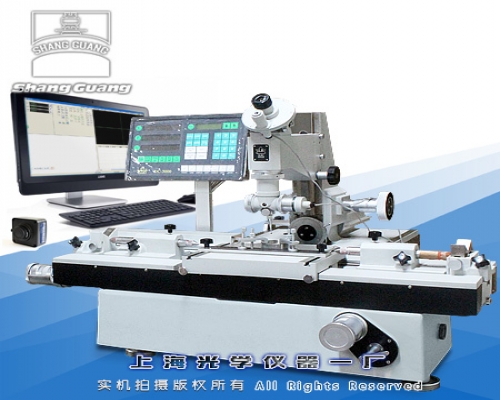

19JPC-V影像型萬能工具顯微鏡

一. 產品簡介

19JC-V影像型萬能工具顯微鏡是應用計算機輔助測量的新一代萬能工具顯微鏡，能解決各種復雜的測量問題。傳統的萬工顯對于視場中不能直接觀測到的幾何元素，如圓心、中點、交點、中心線及其相互距離，夾角等等都很難進行測量， 而在19JPC-V儀器上均能迎刃而解。該儀器采用精密光柵傳感器、PC系列微機和數據接口卡采集測量數據以及攝像系統，利用影像測量軟件對計算機二維圖像進行處理，顯示并打印測量結果。儀器操作方便。儀器使用公制和英制兩種計量單位。計算精度分別達0.0005毫米和0.0005寸。儀器可對工作臺滑座導軌的裝配誤差自動修正，進一步提高了測量精度。

二. 產品特點

    19JC-V影像型萬能工具顯微鏡是在19JPC微機型萬能工具顯微鏡的基礎上采用計算機圖像處理技術對測量數據進行處理。影像測量軟件中具有十字線瞄準系統，當十字線遇到被測目標時會閃爍與變色從而實現精確瞄準。該儀器是機械、電子制造業、計量測試所廣泛使用的一種多用途計量儀器?？梢杂脕頊y量量程內的任何零件的尺寸、形狀、角度和位置。同時具有電腦及數顯箱二套讀數系統。

典型測量對象：

①　測量各種成型零件如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀。

②　測量外螺紋（螺紋塞規、絲桿和蝸桿等）的中徑、小徑、螺距、牙型半角。

③　測量齒輪滾刀的導程、齒形和牙型角。

④　測量電路板、鉆?；蚩装迳系目椎奈恢?，鍵槽的對稱度等形位誤差。

⑤　主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰。

⑥　儀器采用光電數顯及圖像技術，以精密光柵尺作為測量元件。采用先進計算機

技術，將光柵數顯系統采集的長度信號實時輸入計算機，有專用二維測量軟件

和影像測量軟件根據用戶需求進行數據和圖像處理，并打印出結果或圖形，準

確，高效。

⑦　主顯微鏡可左右偏擺，用于對螺旋零件進行測量。

⑧　以非接觸測量為基本方法，透、反射照明，可檢驗幾何形狀復雜的零件。

⑨　附件齊全，使用面廣。

三. 技術規格

1.測量范圍與分度值

2.瞄準顯微鏡光學參數

3.儀器精度：

1) 溫度要求：

①　工作室的溫度應為20℃±2℃

②　工作室的溫度變化每小時不超過1℃

③　被測件和儀器的溫差不超過0.5℃

在滿足所規定的溫度要求的條件下，儀器有如下的保證：

2) X、Y坐標

用玻璃毫米分劃尺進行檢定時，儀器的較大不準確度：

0級：（1+?L/100）um  （式中L—測量長度，單位mm）

3) 測角目鏡：測量角度的較大不準確度：不大于1分

4) 雙像目鏡

合像的不穩定性：不大于0.0005毫米

合像的不正確性：不大于0.001毫米

5) 光學分度臺較大不準確度：不大于20秒

6) 光學分度頭較大不準確度：不大于30秒

7) 光學定位器

 測量的不穩定性：不大于0.001毫米

測量的不準確度:不大于0.0015毫米

4.影像二維測量軟件

5. 儀器重量、外形尺寸

主機凈重：約250㎏

外形尺寸（X × Y ×Z）：980×1020×640
