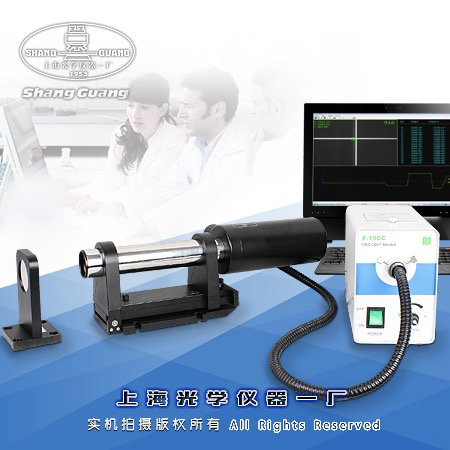

SG-1X7精密光電自準直儀

一.產品用途

1X7引入光纖及激光工藝，精度、分辨率、靈敏度和穩定性均達國際一流。可同時測量、鎖定多達200多個光學目標,多種測量模式和功能，包括高速不限時在線連續測量保存模式、全屏調試模式、SPC數據實時分析、測試數據；具有眾多專用測量模塊，包括多面棱體的檢定、多齒分度臺的檢定、高精度導軌和平臺等精密零件的直線性、平行性、垂直性、平坦度及相對位置等，在高精度測量和儀器檢定、精密光學及機械領域中的航空、航天、造船等眾多領域有應用。

二.產品特點

1. 大視場電子目鏡技術

2. 雙軸同時測量

3. 高分辨率面陣探測器

4. 同時鎖定、跟蹤、測量多個目標，多種數據接口

5. 計算機動態實時顯示

6. 產品高精度、高穩定性

三.產品應用

1. 精密光學、機械件的精密定位

2. 光學系統調校，激光投線系統測量

3. 光學平行度及光束角側測試

4. 機械直線度、平面度、垂直度等精密測量

5. 精密轉臺回轉精度、定位精度測試

6. 點、線、掃描激光（包括脈沖類）精產品的光束定位、對準和測量

四.技術規格

1. 有效口徑：68mm

2. 物鏡焦距：200mm

3. 探測器：高輕度面陣探測器

4. 幀頻：20Hz

5. 分辨率：0.1″

6. 測量范圍:X軸3400″/Y軸2700″

7. 精度：±100″內±0.5″，±1000″內±1″

8. 重復性：0.1″

9. 測試距離：30m

10. 配套分析軟件：基于計算機的測試軟件能夠采集完整的測試數據，對測量結果進行更復雜的評估提供了良好的平臺。每一臺自準直儀均經單獨校準并附有測量報告，以保證較高可能的測量精度。

五.配置清單

1. 自準直儀主機/1臺

2. 二維調節支架/1套

3. 標準反射鏡/1個

4. 冷光源/1個

5. 冷光源備用燈泡/1個

6. 光電測試軟件/1套

7. 鋁合金包裝箱/1套

8. 產品合格證、保修卡及說明書/1份
